WB52-20丙烯酸聚合硅氧烷面漆(双组份)

产品说明
该漆以丙烯酸树脂改性的硅氧烷中间体为基料，以硅氧偶联剂为乙组份，不含异氰酸酯。漆膜有良好的物理机械性能，优异的防腐性能，耐湿热，耐盐雾，极好的耐油、保光、保色性。

设计用途
适合对外观颜色和光泽有耐久要求以及对面漆有防腐要求的钢结构建筑物，如体育场、机场、会展中心、桥梁、海上平台、油罐区、石化装置、造纸项目以及电力行业等。

物理参数
颜色：各色
光泽：有光
理论涂布率：140g/m2, 8.0m2 /L(以75um干膜计，不含损耗)
比重：约1.1≈1.3
干燥时间：23士2°C:表干≤2小时，实干≤24小时
完全固化：23士2°C:7天
闪点：35°C
贮存期：6个月

施工说明
混合配比：甲组份:乙组份=100:5
熟化时间：混合即可使用
适用期： 23土2°C:4小时

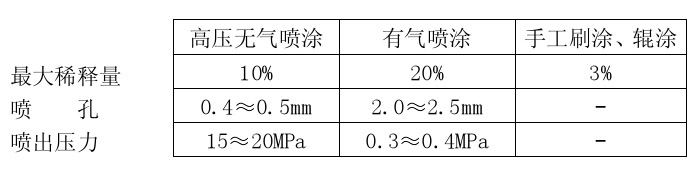

施工方法：高压无气喷涂、手工刷涂、辊涂
稀释剂 ：X-18聚硅氧烷涂料稀释剂

工具清洗：X-18聚硅氧烷涂料稀释剂
漆膜厚度：湿膜: 125um  干膜: 75um

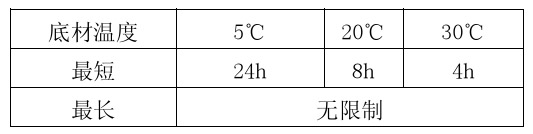

涂装间隔

表面处理
如前道漆而已经污染，应用适当的方法去油脂，灰尘，也可用本漆稀释剂擦洗。
施工条件
相对湿度≤85%，被涂物表面温度应高于露点温度3°C，以上在有雨、雾、雪和较大灰尘条件下不可施工。
前道配套涂料
H06-4 环氧富锌底漆、H53-7 环氧云铁防锈漆、
E06-1-1无机富锌底漆、SZ-1 水性无机富锌涂料。

包装规格
甲组份 20升容器装20公斤，乙组份1升容器装1公斤。

注意事项
若前道涂料涂装时间过久,涂后道涂料时应清除表面灰尘污物后再涂漆以保证层间附着力。
施工所用工具应清洁干燥,涂料不得混入水份及其它杂质，涂料现配现用，须在规定时间内用完，以免胶结浪费。
漆膜未完全干燥固化之前，应采取保护措施，避免受到雨水和其它液体的冲洗和践踏。
涂料存放于温度较低通风干燥处,远离热源，避免日光直射，并隔绝火种。

安全
请注意包装标签上的安全事项。此外，还应遵守有关国家或当地政府规定的安全法规。避免吸入溶剂蒸汽或漆雾，皮肤、眼睛不得接触本品。在狭窄处或空气不流通处施工，必须提供强力通风，尽管通风条件良好也应戴防护用具。

附注
本说明书有关数据是在实验室取得,实际使用时由于环境条件变化可能与之略有不同。以上数据如有改变，以本公司最新说明书为准，恕不另行通知。

其他推荐产品：含氟萤丹涂料、丙烯酸聚合硅氧烷面漆、冷喷锌、氯醚防腐涂料、氟碳防腐涂料
CLHG常州市彩郎化工有限公司

地址:常州市武进区横山桥   TEL:0519-88607918   FAX:0519-88601342   网址：HTTP//WWW.CZCLHG.COM
